Friday, June 1, 2018

Proyecto Final: Carrito a control remoto

Como proyecto, yo elegí construir un carrito que funcionara a radiofrecuencia mediante un control remoto. Los resultados fueron los siguientes:


Por acá en este link tenemos otro video en YouTube:  Ver Video

Por último, el archivo completo de la investigación se presenta en el siguiente enlace: Archivo Completo

Todo salió muy bien y, aunque hubo dificultades, todas se resolvieron de la mejor manera y al final el aparato funcionó correctamente.

Thursday, May 31, 2018

Fibra Óptica


Las fibras ópticas son filamentos de vidrio de alta pureza extremadamente compactos: El grosor de una fibra es similar a la de un cabello humano. Fabricadas a alta temperatura con base en silicio, su proceso de elaboración es controlado por medio de computadoras, para permitir que el índice de refracción de su núcleo, que es la guía de la onda luminosa, sea uniforme y evite las desviaciones, entre sus principales características se puede mencionar que son compactas, ligeras, con bajas pérdidas de señal, amplia capacidad de transmisión y un alto grado de confiabilidad debido a que son inmunes a las interferencias electromagnéticas de radio-frecuencia.

Las fibras ópticas no conducen señales eléctricas por lo tanto son ideales para incorporarse en cables sin ningún componente conductivo y pueden usarse en condiciones peligrosas de alta tensión. Tienen la capacidad de tolerar altas diferencias de potencial sin ningún circuito adicional de protección y no hay problemas debido a los cortos circuitos Tienen un gran ancho de banda, que puede ser utilizado para incrementar la capacidad de transmisión con el fin de reducir el costo por canal; De esta forma es considerable el ahorro en volumen en relación con los cables de cobre.

Originalmente, la fibra óptica fue propuesta como medio de transmisión debido a su enorme ancho de banda; sin embargo, con el tiempo se ha planteado para un amplio rango de aplicaciones además de la telefonía, automatización industrial, computación, sistemas de televisión por cable y transmisión de información de imágenes astronómicas de alta resolución entre otros

EL MODELO DE RED Y LAS  EXIGENCIAS DE UNA RED ACTUAL

Dentro de una red de telecomunicaciones existe una gran cantidad de equipos y funcionalidades.

El personal   del área de operaciones de las empresas de telecomunicaciones esta dividida en dos áreas: Conmutación y Transmisión. De estos dos grupos se derivan cuatro bloques importantes para una red de telecomunicaciones y son los siguientes:

Transmisión o Transporte: la forma de conectar los elementos de conmutación entre si, puede ser local o de larga distancia.
Conmutación: los equipos responsables de establecer la comunicación entre dos extremos es decir los usuarios o los clientes.

Acceso: La forma de conectar las instalaciones del usuario con la empresa que le prestara el servicio.

Equipo Terminal: equipo situado en las instalaciones del cliente para aprovechar un servicio de telecomunicaciones.

El elemento de transporte

Un enlace de transporte se distingue por dos elementos. El primero que nos define físicamente el medio de transmisión que será utilizado para llevar la información, como lo puede ser la fibra óptica (FO), las microondas (MO), el satélite, el par de cobre o cable coaxial.

 El segundo elemento es el modo de transmisión, este nos define de qué forma será llevada la información, así como la cantidad de información que podrá transportarse de manera simultánea. En formato analógico o digital y con técnicas de multiplexación FDM o     TDM (PDH y SDH).

Las redes de transporte pueden clasificarse en redes de transporte de larga distancia y redes de transporte local. La red de transporte de larga distancia es aquella que se encarga de transportar información entre dos equipos de conmutación que se encuentran en dos ciudades, estados o países diferentes. Una red de transporte local es aquella que se encarga de transportar información entre dos elementos de conmutación que se encuentran dentro de una misma ciudad.

El elemento de acceso

La red de acceso es la que permite a un usuario de un servicio de telecomunicaciones conectarse a una red para hacer uso de dicho servicio. La red de acceso tradicional es la que encontramos en la red telefónica pública. Nos referimos a la red constituida por todos los pares de cobre que permiten al aparato telefónico conectarse a una central telefónica local.

La implementación de redes de acceso representa uno de los grandes retos para las empresas del sector de las telecomunicaciones. Por un lado, esto permite el acceso a usuarios que no cuentan con los servicios básicos. Tal vez para el segundo caso la dificultad no sea tan grande, pues estos servicios serán llevados a zonas en donde la rentabilidad económica esté más o menos garantizada, Sin embargo, para el primer caso, la situación es totalmente opuesta, pues las empresas deben llevar los servicios a lugares en donde la rentabilidad probablemente ni siquiera exista, por lo que se requieren de incentivos y condiciones que lo permitan. Aquí el papel importante del gobierno como entidad reguladora.

Redes de acceso inalámbricas fijas

Las telecomunicaciones ya han demostrado su capacidad de contribuir al desarrollo económico de una nación. Por esta razón se han desarrollado tecnologías que permiten una eficiente y rápida implementación de redes de telefonía que ofrecen el servicio. Encontramos a las redes   de telefonía inalámbrica o fija o en ingles WLL (Wireless Local Loop). Con estas tecnologías se permite una rápida implementación de red de telefonía básica y además la inversión que se debe realizar es proporcional a la demanda existente, por lo que es posible llegar de una manera eficiente a lugares en donde se carece del servicio
Redes de acceso inalámbricas móviles

Otra forma es permitir la movilidad, pues él poder estar comunicados en cualquier lugar y en cualquier momento resulta cada día más importante. Es por esto que el concepto de sistemas personales de comunicación o en ingles PCS es cada vez más utilizado, pues hay una clara tendencia a crear dispositivos que permitan comunicaciones de voz y datos.

Redes de acceso de banda ancha alámbricas e inalámbricas

Otra forma es el implementar redes que permiten el acceso de banda ancha para nuevas aplicaciones. Por banda ancha entendemos velocidades entre 2 Mbps y 155 Mbps, para permitir acceso a Internet de alta velocidad, distribución de vídeo, vídeo en demanda, educación a distancia y teletrabajo. En esta clase de redes encontramos las redes alambricas implementadas mediante fibra óptica y por redes inalámbricas mediante enlaces de microondas punto a punto y también punto a multipunto, como es el caso de la tecnología LMDS.

ASPECTOS GENERALES DE LAS FIBRAS ÓPTICAS

Existen diversas razones que apuntalan a las fibras ópticas como el medio por excelencia para redes de transporte, entre ellas la gran disponibilidad de materia prima; el silicio. Las grandes distancias que se pueden conseguir entre repetidores. En la actualidad una distancia promedio es de 200 km. y se hablan ya de distancias por encima de los 600 km. La inmunidad al ruido e interferencia electromagnéticas al ser un medio no conductor, al mismo tiempo no genera radiaciones electromagnéticas. Las dimensiones de las fibras son pequeñas y por lo tanto los cables fabricados son más ligeros y fáciles de manejar. El tiempo de vida se entiende por encima de los 25 años y en realidad se asume como indeterminado pues no ha transcurrido el tiempo desde que se instalaron las primeras fibras ópticas. Por último, la gran capacidad, que como dijimos antes, permite en   la actualidad transportar más de un millón de llamadas a través un par de fibras ópticas.
VENTAJAS  DE LAS FIBRAS ÓPTICAS

Tenemos  diversas ventajas que favorecen la utilización de las fibras óptica sobre redes de telecomunicaciones.

1)    Muy altas capacidades, en el orden de los  Tbps.
2)    Calidad en transmisión, en el orden de BER=10-12
3)    Niveles bajos de atenuación, en el orden de 0.2 dB/km.
4)    Respuesta a la frecuencia plana dentro de las ventanas ópticas, por lo tanto se prescinde
prácticamente de ecualización.
5)    Distancia grande entre repetidores, entre 150 y 600 kms.
6)    Inmunidad a ruidos e interferencias.
7)    Menor costo por circuito que cualquier otro medio.
8)    Cables más ligeros, pequeños y flexibles.
9)    No generan interferencia y por lo tanto no existe la diafonía.
10)  Seguridad en la transmisión.
11)  Facilidad de mantenimiento.

TIPOS DE FIBRAS ÓPTICAS

Existen dos tipos de fibras ópticas, las cuales son las fibras multimodo y las fibras monomodo. Por sus características particulares cada tipo se utilizan en aplicaciones diferentes.

Fibras multimodo

Este tipo de fibras fueron las primeras que se fabricaron para uso comercial en la época de los 80´s.Este nombre se le atribuyo a su funcionamiento interno. Cuando un haz de luz entra refractado al núcleo de una fibra, no toda la energía se propaga por la misma trayectoria, algunos fotones tomarán una trayectoria, otros tomarán otra y otros otra. Puede haber cientos de trayectorias  dentro de  ese tipo de fibras.

Fibras Multimodo de Índice Escalonado

En este subtipo de fibras multimodo su núcleo esta ligeramente dopado, lo que hace que su índice de refracción sea ligeramente mayor que el Indice de Refracción del recubrimiento. Ese dopado es constante en todo el núcleo, en la frontera, el valor del Indice de Refracción cambia abruptamente, disminuyendo al valor del índice del recubrimiento. Este cambio abrupto en el valor de los Indices y su representación gráfica en el perfil del índice es lo que da nombre a este subtipo de fibras. Las dimensiones del diámetro del núcleo han variado y se han fabricado núcleos de 62.5 micras y de 50 micras, seindo más comunes las primeras

Fibras multimodo de Índice Gradual

Este tipo de fibras esta dopado en el núcleo y va cambiando conforme nos alejamos del eje de la fibra; justo en el centro habrá  un nivel n1 que irá  descendiendo hasta llegar al nivel n2 correspondiente al recubrimiento. El dopado no es constante en el núcleo, su valor de índice de refracción va descreciendo en forma gradual hasta llegar al índice del recubrimiento,donde ya permanece constante.Este cambio gradual en  el valor de los índices y su representación gráfoca en el perfil del índice,es lo que da nombre a este tipo de fibras.Las dimensiones del diámetro son las mismas que las del de Índice Escalonado.

FIBRAS MONOMODO

Este nombre reciben laa fibras porque solamente un rayo o haz de luz entra refractado al núcleo de una fibra y toda la energía se propaga por la misma trayectoria y solo hay un modo o trayectoria dentro de este tipo de fibras. Este tipo de fibras fueron construidas con el fin de evitar el alto índice de dispersión causada por los múltiples modos.

Características de las fibras monomodo

1)    Produce  mejor producto de ancho de banda por distancia.

2)    Solo se presenta dispersión cromática.

3)    Se requieren conectores muy adecuados.

4)    Se requieren fuentes de luz precisas.

5)    Se aplican para altas velocidades y redes de larga distancia.








Tuesday, May 15, 2018

Guía de Onda

Algunos sistemas de telecomunicaciones utilizan la propagación de ondas electromagnéticas en el espacio libre, sin embargo, también se puede transmitir información mediante el confinamiento de estas ondas en cables o guías. En SHF, banda de frecuencia donde se encuentran las microondas, las líneas de transmisión u los cables coaxiales presentan atenuaciones muy elevadas, por lo que introducen mucha pérdida de voltaje y corriente de super alta frecuencia que viaja por ellos impidiendo que la onda llegue a su destino con un nivel de potencia apropiada para que la información que transporta sea extraída sin errores.

Mientras que en las guías de ondas lo que viaja es un voltaje y corriente de alta o muy alta frecuencia, por las guías de onda lo que viaja es un campo electromagnético cuya longitud de onda sea se encuentra en el orden de las microondas.

La transmisión de señales por guías de onda reduce la disipación de energía, es por ello que se utilizan en las frecuencias denominadas microondas con el mismo propósito que las líneas de transmisión en frecuencias más bajas ya que se presenta poca atenuación para el manejo de  señales de alta frecuencia.

En las guías, los campos eléctricos y los campos magnéticos están confinados en el espacio que se encuentra en su interior, de este modo no hay pérdida de potencia por radiación y las pérdidas en el dieléctrico suelen ser muy bajas debido a que suele ser aire. Este sistema evita que existan interferencias en el campo por otros objetos, al contrario de lo que ocurría en los sistemas de transmisión abiertos.

Dependiendo de la frecuencia, se pueden construir con materiales conductores o dieléctricos. Generalmente, mientras más baja es la frecuencia, mayor es la guía de onda.

Las guías de ondas electromagnéticas se analizan con las ecuaciones de Maxwell. Estas ecuaciones tienen soluciones múltiples o modos, que son los autofunciones del sistema de ecuaciones. Cada modo es caracterizado por un autovalor, que corresponde a la velocidad de propagación axial de la onda en la guía.

Los modos de propagación dependen de la longitud de  onda, de la polarización y de las dimensiones de la guía. El modo longitudinal de una guía de onda es un tipo particular de onda estacionaria formada por ondas confinadas en la cavidad. Los modos transversales se clasifican en tipos distintos:


  • Modo TE (Transversal eléctrico), la componente del campo eléctrico en la dirección de propagación es nula.
  • Modo TM (Transversal magnético), la componente del campo magnético en la dirección de propagación es nula.
  • Modo TEM (Transversal electromagnético), la componente tanto del campo eléctrico como del magnético en la dirección de propagación es nula.
  • Modo híbrido, son los que sí tienen componente en la dirección de propagación tanto en el campo eléctrico como en el magnético.


En guías de onda rectangulares el modo fundamental es el TE1,0 y en guías de onda circulares es el TE1,1.

El ancho de banda de una guía de onda viene limitado por la aparición de modos superiores. En una guía rectangular, sería el TE0,1. Para aumentar dicho ancho de banda se utilizan otros tipos de guía, como la llamada "Double Ridge", con sección en forma de "H".

Visita a Radio y Televisión de Hidalgo


El día viernes 11 de mayo, se llevó a cabo una visita a Radio y Televisión de Hidalgo, donde fuimos recibidos amablemente y, como primer parada, fuimos a uno de los foros de televisión que se encuentran ahí. Estaban transmitiendo un programa en vivo, dinámico, dónde los conductores son espontáneos y los temas son variados.
Fuimos invitados a participar en una pequeña sección de este y saludamos al público. Después de eso nos llevaron a una pequeña sala donde nos pusieron unos videos sobre la programación que se transmite en esa televisora y luego nos presentaron a dos ingenieros muy amables, quienes nos dirigirían de ahí en adelante. El grupo se dividió en dos, y recorrimos el lugar acompañados cada mitad de un ingeniero. El ingeniero que guió a mi mitad, era muy bueno en su trabajo, sabía exactamente lo que decía y era muy bueno explicando. Nos llevó a ver las antenas, la estación de radio y finalmente, la parte del museo que hay en el lugar.


Fue una experiencia muy útil, pues vimos una de las aplicaciones que tiene esta carrera. Es muy didáctico conocer cómo funciona el mundo real, darnos cuenta de que no es tan fácil como resolver un problema el realizar un buen trabajo. Conocer los instrumentos que se utilizan también sirve mucho, pues puede haber ocasiones en las que pensemos que "es lo de menos", cuando en realidad, saber la variedad de instrumentos que existen nos prepara para no cerrarnos a uno sólo, y pensar que con saber "medio utilizarlo" podríamos hacer nuestro trabajo correctamente. La estación de radio también fue muy interesante, pues pudimos ver cómo funciona todo desde atrás. Conocimos la estructura de la sala, la utilización de la cabina, cómo entran las llamadas del público y hasta la capacidad de la computadora.


Ver aplicados los conceptos que se ven en el salón de clases, es una muy buena experiencia, y esperemos que se hagan más visitas así en el futuro.

Tuesday, April 3, 2018

Stehphen Hawking




Stephen William Hawking fue un físico teórico, astrofísico, cosmólogo y divulgador científico británico. A pesar de sus discapacidades físicas y de las progresivas limitaciones impuestas por la enfermedad degenerativa que padecía, Stephen Hawking es probablemente el físico más conocido entre el gran público desde los tiempos de Einstein. Luchador y triunfador, a lo largo de toda su vida logró sortear la inmensidad de impedimentos que le planteaba el mal de Lou Gehrig, una esclerosis lateral amiotrófica que le aquejó desde que tenía veinte años. Hawking fue, sin duda, un caso particular de vitalidad y resistencia frente al infortunio del destino.
Era miembro de la Real Sociedad de Londres, de la Academia Pontificia de las Ciencias y de la Academia Nacional de Ciencias de Estados Unidos. Fue titular de la Cátedra Lucasiana de Matemáticas (Lucasian Chair of Mathematics) de la Universidad de Cambridge desde 1979 hasta su jubilación en 2009.

Entre las numerosas distinciones que le fueron concedidas, recibió doce doctorados honoris causa y fue galardonado con la Orden del Imperio Británico (grado CBE) en 1982, el Premio Príncipe de Asturias de la Concordia en 1989, la Medalla Copley en 2006, la Medalla de la Libertad en 20098​ y el Premio Fundación BBVA Fronteras del Conocimiento en 2015.

Hawking ha trabajado en las leyes básicas que gobiernan el universo. Junto con Roger Penrose mostró que la teoría general de la relatividad de Einstein implica que el espacio y el tiempo han de tener un principio en el big bang y un final dentro de agujeros negros. Semejantes resultados señalan la necesidad de unificar la Relatividad General con la teoría cuántica, el otro gran desarrollo científico de la primera mitad del siglo xx. Una consecuencia de tal unificación que él descubrió era que los agujeros negros no eran totalmente negros, sino que podían emitir radiación y eventualmente evaporarse y desaparecer. Otra conjetura es que el universo no tiene bordes o límites en el tiempo imaginario. Esto implicaría que el modo en que el universo empezó queda completamente determinado por las leyes de la ciencia.

Sus numerosas publicaciones incluyen La estructura a gran escala del espacio-tiempo con G. F. R. Ellis, Relatividad general: Revisión en el Centenario de Einstein con W. Israel, y 300 Años de gravedad, con W. Israel. Stephen Hawking ha publicado tres libros de divulgación: su éxito de ventas Breve historia del tiempo (Historia del tiempo: del ''big bang'' a los agujeros negros), Agujeros negros y pequeños universos y otros ensayos, en 2001 El universo en una cáscara de nuez, en 2005 Brevísima historia del tiempo, una versión de su libro homónimo adaptada para un público más amplio.

Radiación de Hawking

La radiación de Hawking es un tipo de radiación producida en el horizonte de sucesos de un agujero negro y debida plenamente a efectos de tipo cuántico.

Resultado de imagen para radiación de hawking
Una de las consecuencias del principio de incertidumbre de Heisenberg son las fluctuaciones cuánticas del vacío. Estas consisten en la creación, durante brevísimos instantes, de pares partícula-antipartícula a partir del vacío. Estas partículas son "virtuales", pero la intensa gravedad del agujero negro las transforma en reales. Tales pares se desintegran rápidamente entre sí, devolviendo la energía prestada para su formación. Sin embargo, en el límite del horizonte de sucesos de un agujero negro, la probabilidad de que un miembro del par se forme en el interior y el otro en el exterior no es nula, por lo que uno de los componentes del par podría escapar del agujero negro; si la partícula logra escapar, la energía procederá del agujero negro. Es decir, el agujero negro deberá perder energía para compensar la creación de las dos partículas que separó. Este fenómeno tiene como consecuencias la emisión neta de radiación por parte del agujero negro y la disminución de masa de este.
Resultado de imagen para agujero negroSegún esta teoría, un agujero negro va perdiendo masa, a un ritmo inversamente proporcional a esta, debido a un efecto cuántico. Es decir, un agujero negro poco masivo desaparecerá más rápidamente que uno más masivo. Concretamente, un agujero negro de dimensiones subatómicas desaparecería casi instantáneamente.

Cabe mencionar que la disminución de masa de un agujero negro por radiación de Hawking sería únicamente perceptible en escalas de tiempo comparables a la edad del universo y tan solo en agujeros negros de tamaño microscópico remanentes quizás de la época inmediatamente posterior al Big Bang. Si esto es así, hoy podríamos ver explosiones de agujeros negros muy pequeños, algo de lo que no se tiene evidencia alguna.

Saturday, March 3, 2018

Los Cables Coaxiales


El cable coaxial, coaxcable o coax, creado en la década de 1930, es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada camisa exterior).


El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido.

Características
La característica principal de la familia RG-58 es el núcleo central de cobre. Se consideran los siguientes tipos:

  • ·         RG-58/U: núcleo de cobre sólido.
  • ·         RG-58 A/U: núcleo de hilos trenzados.
  • ·         RG-59: transmisión en banda ancha (CATV).
  • ·         RG-6: mayor diámetro que el RG-59 y considerado para frecuencias más altas que este, pero también utilizado para transmisiones de banda ancha.
  • ·         RG-62: redes ARCnet.


Tipos de cable coaxial (estándares)
Aquí se muestra una tabla con las características de los cables coaxiales:

  • ·         PE = polietileno.
  • ·         PTFE = politetrafluoroetileno.
  • ·         ASP = espacio de aire de polietileno.


Designaciones comerciales










Tipos
Existen múltiples tipos de cable coaxial, cada uno con un diámetro e impedancia diferentes. El cable coaxial no es habitualmente afectado por interferencias externas, y es capaz de lograr altas velocidades de transmisión de datos en largas distancias. Por esa razón, se utiliza en redes de comunicación de banda ancha (CATV) y cables de banda base (Ethernet).

El tipo de cable que se debe utilizar depende de la ubicación del cable. Los cables coaxiales pueden ser de dos tipos:

Policloruro de vinilo (PVC)
El policloruro de vinilo es un tipo de plástico utilizado para construir el aislante y la cubierta protectora del cable en la mayoría de los tipos de cable coaxial. El cable coaxial de PVC es flexible y se puede instalar fácilmente en cualquier lugar. Sin embargo, cuando se quema, desprende gases tóxicos. Es más dado a daño por corrosión en exteriores; para ello se emplean las cubiertas de polietileno.
Plenum
El plenum contiene materiales especiales en su aislamiento y en una clavija del cable. Estos materiales son resistentes al fuego y producen una mínima cantidad de humos tóxicos. Sin embargo, el cableado plenum es más caro y menos flexible que el PVC.

Se puede encontrar un cable coaxial:
  • ·         Entre la antena y el televisor;
  • ·         En las redes urbanas de televisión por cable e Internet;
  • ·         Entre un emisor y su antena de emisión (equipos de radioaficionados);
  • ·         En las líneas de distribución de señal de vídeo (se suele usar el RG-59);
  • ·         En las redes de transmisión de datos como Ethernet en sus antiguas versiones 10BASE2 y 10BASE5
  • ·         En las redes telefónicas interurbanas y en los cables submarinos.

Antes de la utilización masiva de la fibra óptica en las redes de telecomunicaciones, tanto terrestres como submarinas, el cable coaxial era ampliamente utilizado en sistemas de transmisión de telefonía analógica basados en la multiplexación por división de frecuencia (FDM), donde se alcanzaban capacidades de transmisión de más de 10 000 circuitos de voz. Asimismo, en sistemas de transmisión digital, basados en la multiplexación por división de tiempo (TDM), se conseguía la transmisión de más de 7000 canales de 64 kbps.
El cable utilizado para estos fines de transmisión a larga distancia necesitaba tener una estructura diferente al utilizado en aplicaciones de redes locales, ya que, debido a que se instalaba enterrado, tenía que estar protegido contra esfuerzos de tracción y presión, por lo que normalmente aparte de los aislantes correspondientes llevaba un armado exterior de acero.




Tuesday, February 13, 2018

¿Quién soy yo?

Mi nombre es Verónica Trejo García.
Vivo en Nicolás Romero, me hago entre una y dos horas de camino.
Soy del turno matutino, pero me inscribí en el grupo vespertino  4CV10 porque fue el único que se acomodó con el resto de mi horario.
Estudie la preparatoria en una Oficial Anexa a la Normal. Pretendía ser docente, pero por cosas del destino, terminé en ESIME estudiando ingeniería. Así que antes de llegar aquí, nunca tomé un curso de electrónica ni de comunicaciones.
Después de la escuela no realizo ninguna otra actividad ni tampoco trabajo.
De este curso, de la materia y del profesor, espero sobre todo claridad y aprendizaje, buenas explicaciones y ejercicios variados.

Los Padres de las Telecomunicaciones

A lo largo de la historia de las telecomunicaciones, han existido algunos personajes que han permitido dar pasos gigantes al avance de estas, o incluso, revolucionarlas completamente. De no haber hecho las aportaciones que hicieron estos caballeros, las telecomunicaciones (y la vida en general) serían muy distintas a lo que es ahora. A continuación se presentan algunos enlaces a videos de YouTube donde se explica la vida de algunos de estos personajes y sus aportaciones:


Heinrich Rudolf Hertz




James Clerk Maxwell


En este video, se resumen de un modo muy completo sus famosas ecuaciones: https://www.youtube.com/watch?v=kx20kG6m-JA



Monday, February 12, 2018

Bandas de Frecuencia

Las bandas de frecuencia son intervalos de frecuencias del espectro electromagnético asignados a diferentes usos dentro de las radiocomunicaciones. Su uso está regulado por la Unión Internacional de Telecomunicaciones y puede variar según el lugar.

Una banda de radiofrecuencia es una pequeña sección de frecuencias del espectro radioeléctrico utilizada en comunicaciones por radio, en la que los canales de comunicación se utilizan para servicios similares con el fin de evitar interferencias y permitir un uso eficiente del espectro. Cada una de estas bandas tiene una asignación de frecuencias que determina cómo se utiliza y se comparte para evitar interferencias entre canales y especificar el protocolo de comunicación que permita la comunicación entre el emisor y el receptor.

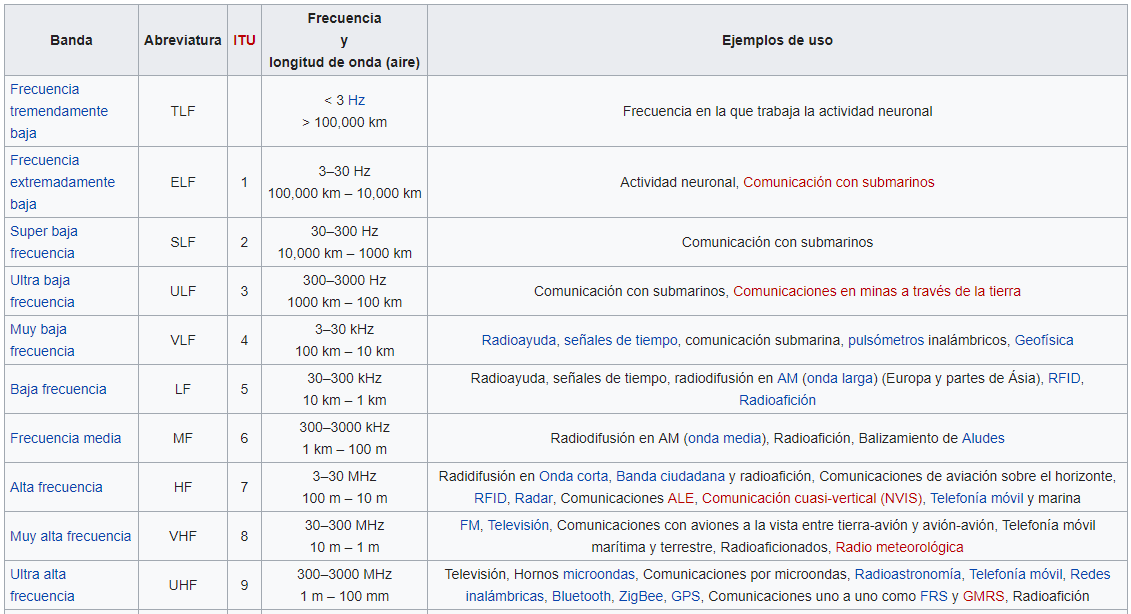

El espectro radioeléctrico se separa en bandas según la longitud de onda (λ) en divisiones de 10M metros, o frecuencias de 3×10N hercios (c = λ·f). Por ejemplo, 30 MHz, ó 10 m, divide la banda de HF de la de VHF (de menor longitud de onda y mayor frecuencia).

 Imágenes tomadas de es.wikipedia.org/Bandas_de_frecuencia



El espectro de bandas de radiofrecuencia es determinado por la UIT (Unión Internacional de Telecomunicaciones). Las Bandas UIT de radio se establecieron en las Regulaciones de Radio en el Artículo 2, provisión No. 2.1 que determina que "el espectro radioeléctrico se divide en 9 bandas de frecuencias, identificadas con números enteros progresivos de acuerdo a las siguiente tabla".



La tabla se desarrolló según la recomendación de la IV Reunión de la CCIR, mantenida en Bucharest en 1937, fue aprobada por la Conferencia Internacional de Radio de 1947 en Atlantic City, Estados unidos. La idea de asignar un número a cada banda, en la que el número es el logaritmo de la media geométrica de los límites inferior y superior de la banda en hercios, fue de B.C. Fleming-Williams, que lo sugirió en una carta al editor de la revista Wireless Engineer en 1942. (Por ejemplo, la media geométrica aproximada de la banda 7 es 10 MHz, o 107 Hz).


Las frecuencias de los canales de televisión en América se especifican de la manera siguiente:



En el siguiente link, encontraremos una página de la ift, donde se habla de las especificaciones de las IMT (Telecomunicaciones móviles Internacionales). Es un documento un tanto extenso, pero vale la pena leerlo. DISTRIBUCIÓN DE ESPECTRO IMT
